Produktbeschreibung

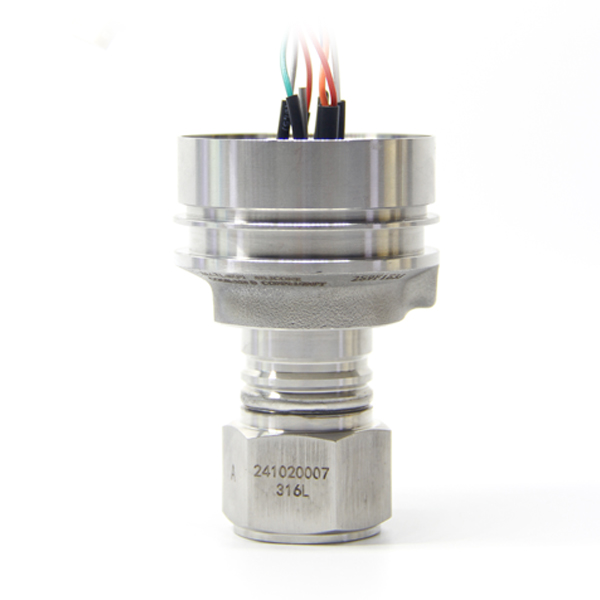

Das PZ20A Einkristallsilizium-Drucksensormodul verschließt das Einkristallsilizium-Chip in einem 316L-Edelstahlsubstrat. Die äußere Druckkraft wird über die Edelstahlmembran und das intern abgedichtete Silikonöl auf das Einkristallsilizium-Chip übertragen. Das Chip tritt nicht direkt mit dem gemessenen Medium in Kontakt, bildet eine isolierte Struktur und ist geeignet für verschiedene flüssige Medien.

Produktvorteile

• Integrierter Temperatursensor

• Wählbare Isoliermembranmaterialien zur Erfüllung korrosionsschützender Anforderungen

• Volledelstahlmaterial, vollständig abgedichtete Schweißweise

• Konstantdruck-Anregungsmodus

Produktmerkmale

• Versorgungsspannung: 2.5VDC-12VDC

• Lagertemperatur: -40℃~+105℃

• Betriebstemperatur: -40℃~+85℃

• Temperaturhysterese: <±0.75%F.S. (160kPa≤Messbereich des Sensorelements≤60MPa)

• Membranmaterial: 316L/Hastelloy C

• Anschlusskastenverbindung: Außengewinde M27X2; Außengewinde M56X1.5; Außengewinde M45X1.5; Außengewinde M30X1.5
