I. Produktübersicht:

       Vortex-Durchflussmesser ist ein intelligentes Messgerät zur Messung von Gas-, Flüssigkeits- und Dampfdurchfluss basierend auf dem Karman-Vortex-Prinzip. Wenn Fluid hindurchströmt, entstehen abwechselnd reguläre Wirbel auf beiden Seiten des Wirbelerzeugers im Messgerät. Die Frequenz der Wirbel ist proportional zum Fluidfluss. Wird breit in der Metallurgie, Petrochemie, Pharmazie, Lebensmittelindustrie, Papierherstellung, Heizkraftwerkstechnik usw. eingesetzt.

       YYW-D1 Vortex-Durchflussmesser nutzt die derzeit verlässigere Struktur des piezoelektrischen Cantilever-Sensors. Mit vier Piezoelektrischen Kristallen, einem 1/Fr²-Signal-Bandpassfilter, einer Stichproben-Schwellenwertbegrenzung und anderen Algorithmen wird die Anpassungsfähigkeit an die Feldumgebung weiter verbessert, sodass er in den meisten Vibrationsbetriebsbedingungen eingesetzt werden kann. Zusätzlich wurden Funktionen wie HART-Kommunikation, LCD-Hintergrundbeleuchtung, Temperatur- und Druckkompensation hinzugefügt, sodass er alle einphasigen Fluide messen kann.

       YYW-D1 Vortex-Durchflussmesser hat keine beweglichen Teile und erfüllt die Anforderungen an die Durchflussmessung von Gasen, Flüssigkeiten und Dampf; 1/Fr²-Signal-Bandpassfilter, automatische Verstärkung, freie Konfiguration des Stichproben-Schwellenwerts, um stabile Messungen unter verschiedenen Betriebsbedingungen zu gewährleisten; HART-Kommunikation, 4-20mA Zweileiterausgang mit Hintergrundbeleuchtung; Einheitliche Temperatur- und Druckkompensation, um Nm³/h, t/h-Einheitsflussanzeige und -ausgang zu realisieren.

II. Produktmerkmale:

       Cantilever-Vortex-Sensorstruktur mit vier integrierten Piezoelektrischen Kristallen zur Unterdrückung von Vibrationsgeräuschen;

       1/Fr²-Signal-Bandpassfilter zur Unterdrückung von Hochfrequenzstörungen;

       Automatische Verstärkung, freie Konfiguration des Stichproben-Schwellenwerts, um stabile Messungen unter verschiedenen Betriebsbedingungen zu gewährleisten;

       Standard HART-Kommunikation, Parameterkonfiguration über 475-Handbediengerät möglich;

       LCD mit Hintergrundbeleuchtung, 4-20mA Zweileiterausgang;

       Minimale Dämpfung 0,5S, Einstellungen unter 1S können für Füllmessung verwendet werden;

       Vortex-Sensor mit integriertem PT100 zur integrierten Erfassung von Temperatur und Fluss;

       Mehrere Montagestrukturen: Flanschtyp, Klemmtyp, Sanitärklammern-Typ;

       Optionale eigenständige Düseneinschnürung zum Messen von kleinen Flüssen;

       Einheitliche Temperatur- und Druckkompensation zur Realisierung von Nm³/h, t/h-Einheitsflussanzeige und -ausgang;

III. Branchenanwendung:

       Wasserversorgung und Abwasserbehandlung

       Chemische und pharmazeutische Industrie

       Lebensmittel- und Getränkeindustrie

       Bergbau, Beton- und Zementindustrie

       Pappe- und Papierindustrie

       Metallurgische Industrie

IV. Produktparameter:

• Durchmesser	DN20～DN350
  Genauigkeitsklasse	1.0 Klasse, 1.5 Klasse
  Messbarer Geschwindigkeitsbereich	Gas: 4m/S~ 80 m/S；Flüssigkeit: 0.3m/S~ 8m/S
  Stromversorgungstyp	24V.DC
  Eingabe/Ausgabe	4-20mA, Original-Impulsausgang
  Kommunikationsart	RS485, HART
  Explosionsschutzparameter	Exia II CT6 Ga 、Exdb IIC T6 Gb、Extb IIIC T80 ℃ Db
  Futtermaterial	DN8-DN600:PFA/F46；DN32-DN1200:F4；DN50-DN3000:Chloroprenkautschuk, Polyurethan
  Schutzart	IP65、IP67

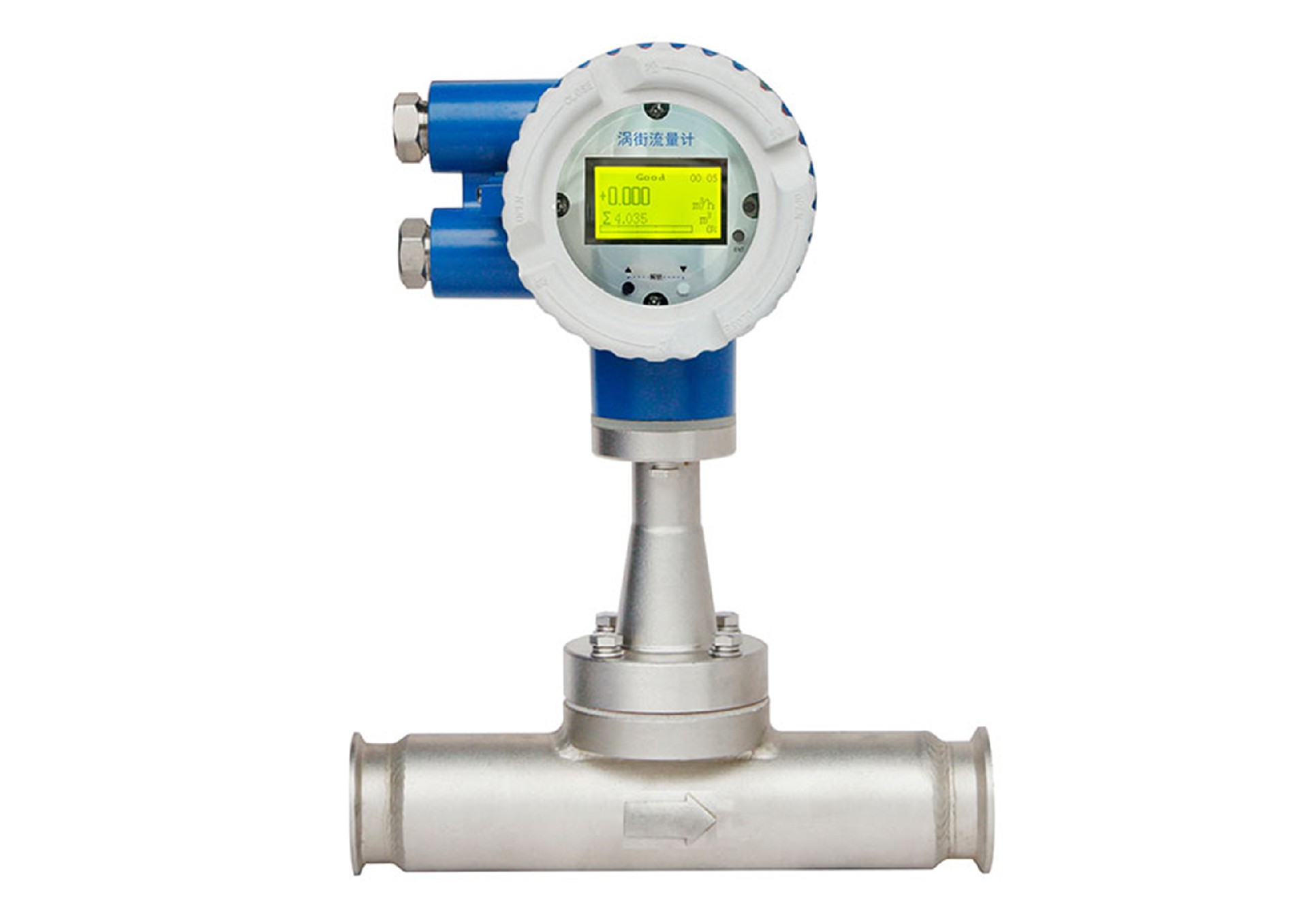

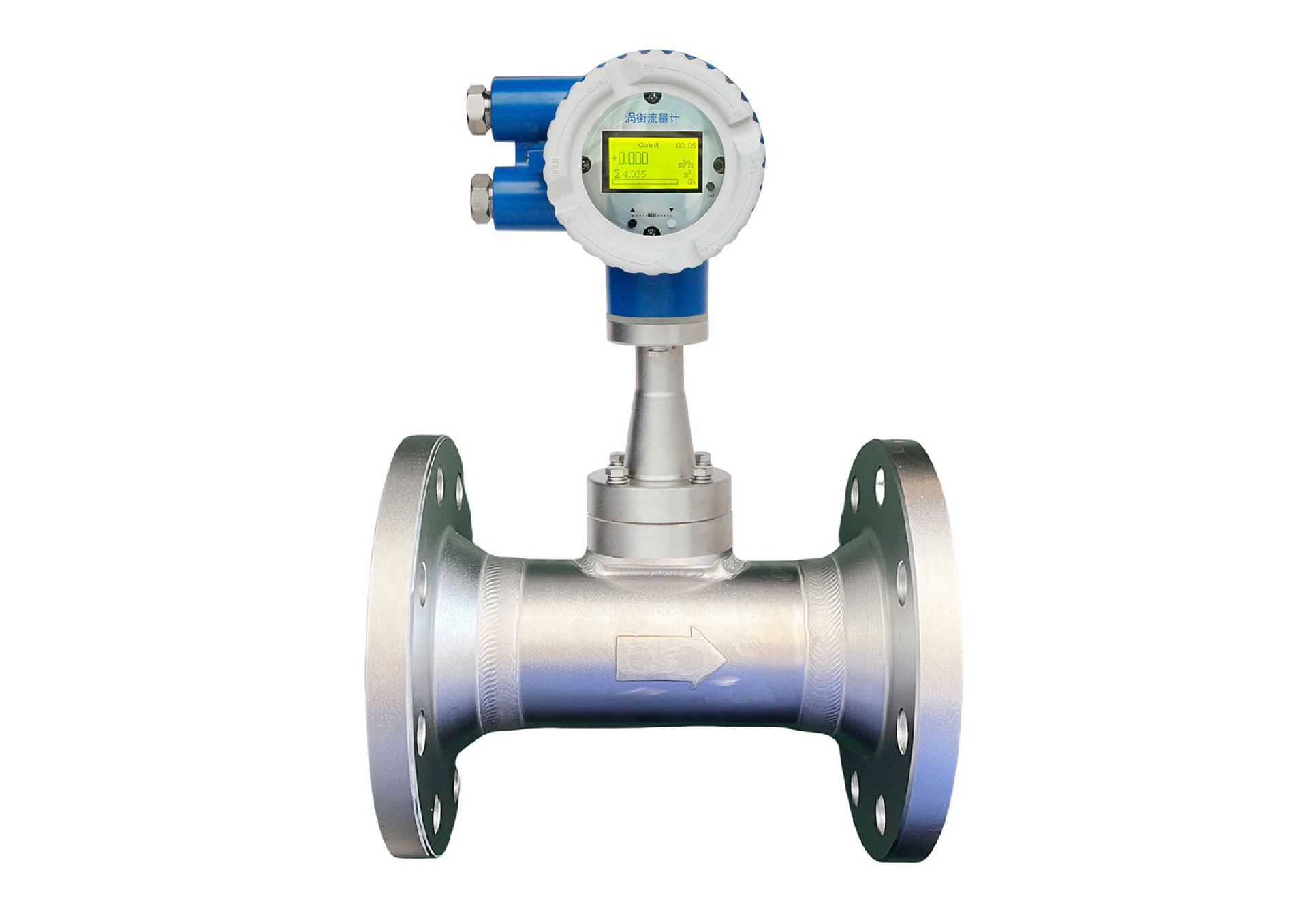

  Strukturtyp	Flanschtyp, Klemmtyp, Sanitärklammern-Typ
  Wandleranzeigen-Montagetyp	Integriert, Getrennt (max. Trennung 20 Meter)

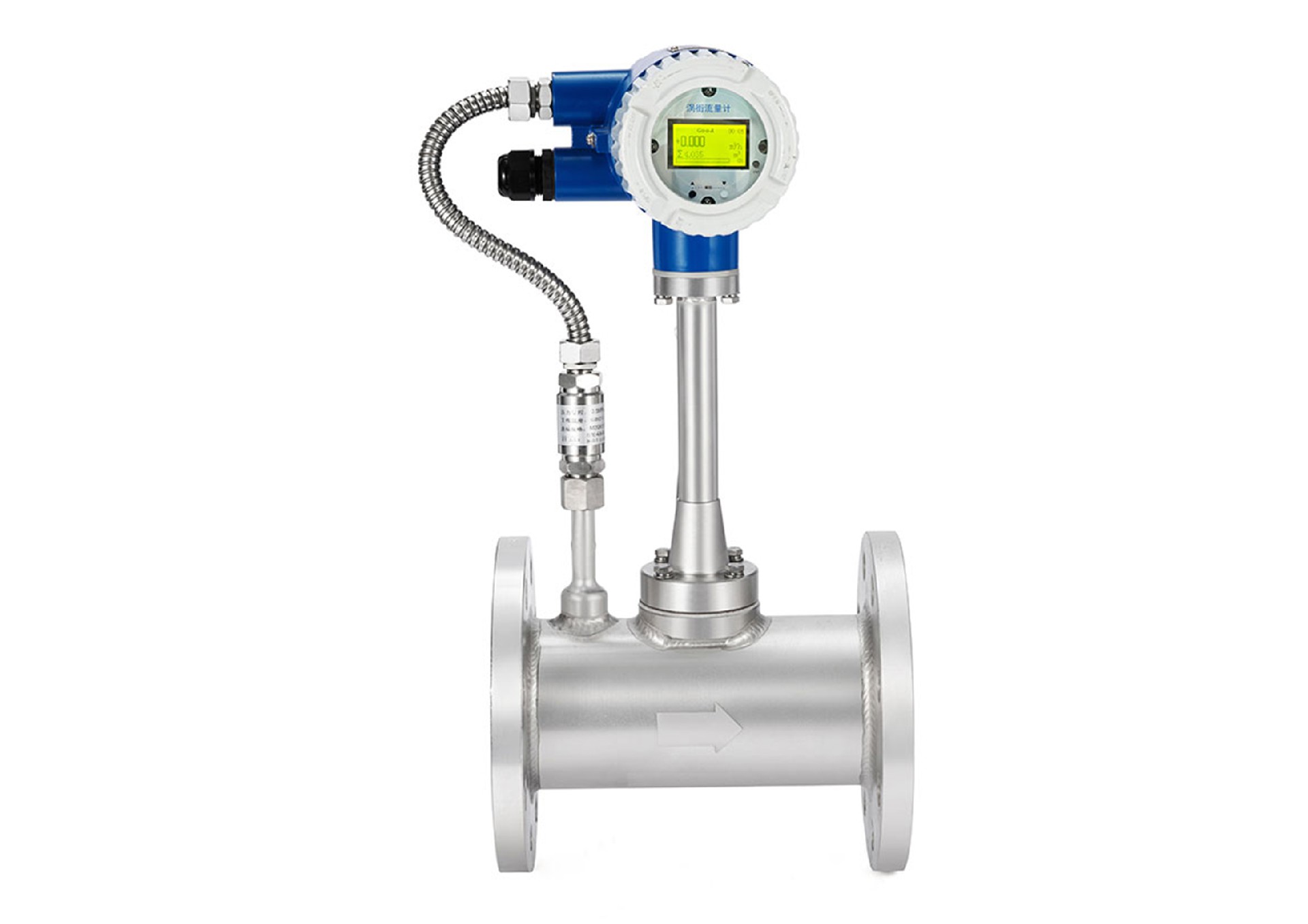

  Kompensationstyp	Optionale Temperatur- und Druckkompensation
  Rohrselbstverjüngung	Kann eine Stufe verjüngen (z.B. DN80 verjüngt sich selbstständig auf DN65)
  Messgerätekörpermaterial	304、316L
  Sondermaterial	316L、HC
  Mediumstemperaturbereich	-20℃~ 350℃
  Display	Punktmatrix-LCD, gelb-grüne Hintergrundbeleuchtung
  Tasten	Mechanische Tasten
  Gehäusematerial	Aluminiumlegierung
  Gehäusebeschichtung	Korrosionsschutz Polyurethan, Blau/Weiß
  Elektrischer Anschluss	M20×1.5、G1/2、NPT1/2-Innengewinde, φ10-Kabelöffnung, andere Verbindungsformen auf Anfrage
  Umgebungstemperatur	-40°C~+60°C
