I. Produktübersicht:

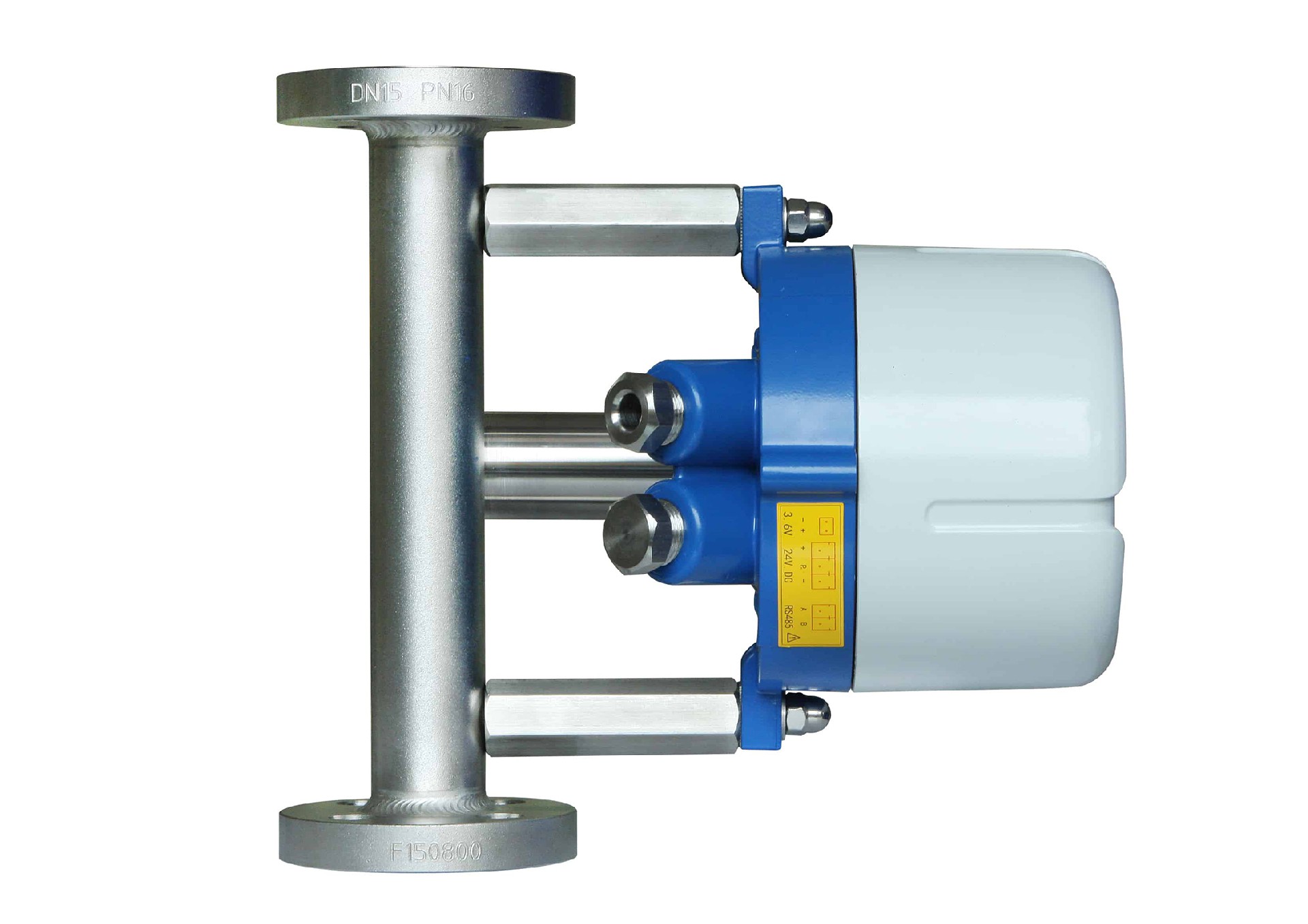

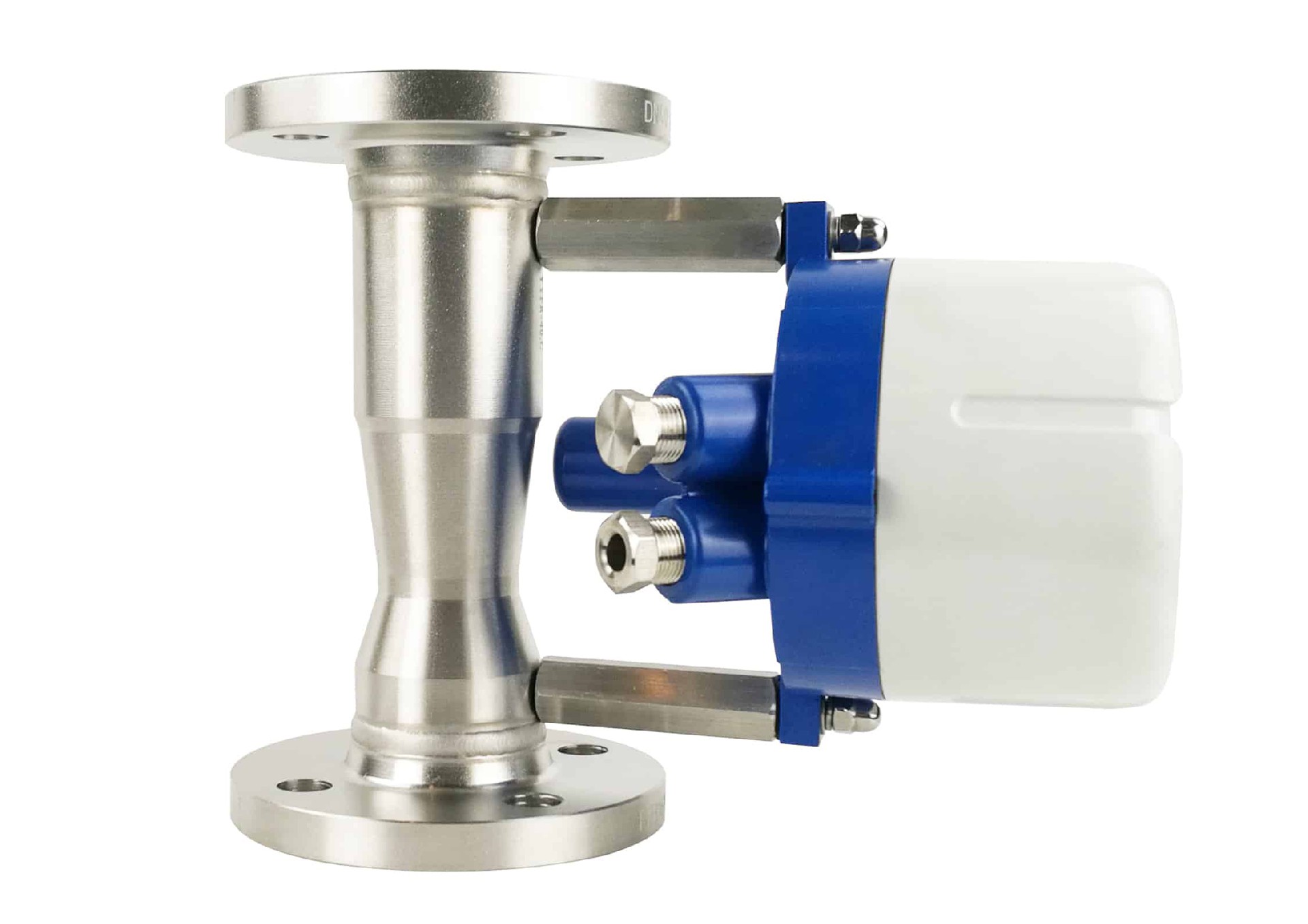

       YYF-H Intelligenter Schwimmkörper-Durchflussmesser besteht aus einem Sensorsystem mit Metallstruktur und einem Durchflussanzeiger. Der Sensorteil umfasst ein flanschverbundenes Messrohr (einmal geformtes Konusrohr oder eingebautes Lochblendenrohr), einen Schwimmkörper sowie oberen und unteren Anschlag. Er dient der Messung des einphasigen Flusses von Flüssigkeiten, Gasen und Dampf in geschlossenen Rohrleitungen. Er zeichnet sich durch einfache Struktur, einfache Wartung, hohe Zuverlässigkeit und breite Anwendbarkeit aus. Wird breit in der Öl- und Chemieindustrie, Elektrizität, Metallurgie, Pharmazie, Lebensmittelindustrie, Leichtindustrie und anderen industriellen Bereichen für Durchflussmessung und Prozesssteuerung sowie Wasseraufbereitung usw. eingesetzt.

       Einmal geformtes Konusrohrverfahren, stromlinienförmige Rohrkörpergestaltung mit geringem Druckverlust; CIV-, DIV- und E-Schwimmkörperformen verfügbar, geeignet für verschiedene Betriebsbedingungen; Hintergrundbeleuchtung, 4-20mA Zweileiter-Stromausgang; Wandler entfernt vom Rohrkörper, kann Medienstemperaturmessungen unter 350℃ erfüllen.

II. Produktmerkmale:

       Einmal geformtes Konusrohr, stromlinienförmige Rohrkörpergestaltung mit geringem Druckverlust;

       Verwendung komplementärer bilinearer Magnetfeldsensoren zur Verbesserung der Anpassungsfähigkeit an Feldbetriebsbedingungen;

       CIV-, DIV- und E-Schwimmkörper für verschiedene Anwendungsfälle, Schwimmkörper dreht sich frei und实现iert eine Selbstreinigungsfunktion;

       Doppelstromversorgungs-Hardware-Design;

       4-20mA Zweileiter mit Hintergrundbeleuchtung;

       Selbstrichtender Unteranschlag-Design, höhere Messgenauigkeit;

       Explosionsgeschützte Konstruktion für Zeiger- und LCD-Wandleranzeigen;

       Modulares Kombinationsdesign, einfache Wartung, wartungsfrei bei normaler Nutzung;

       Magnete aus Neodym-Nickel-Kobalt-Material, geeignet für die Messung von Hochtemperaturmedien, maximaler Medientemperatur bis 350℃

Verwendung eines Hochtemperatursensors mit starker Hitzebeständigkeit.

III. Branchenanwendung:

       Wird breit angewendet in der Öl- und Chemieindustrie, Elektrizität, Metallurgie, Pharmazie, Lebensmittelindustrie, Leichtindustrie und anderen industriellen Bereichen für Durchflussmessung und Prozesssteuerung sowie Wasseraufbereitung usw.

IV. Produktparameter:

• Durchmesser	DN15~DN150
  Genauigkeitsklasse	1.0 Klasse, 1.5 Klasse, 2.5 Klasse
  Arbeitdruck	DN15-DN50:4.0MPa
  Mediumstemperatur	DN80-DN150:1.6MPa
  Messrohr	(-80~350)℃
  Montageart	Vertikal, Flanschtyp
  Gehäusematerial	Aluminiumlegierung, plastifizierte Oberfläche
  Schwimmkörperform	CIV、DIV-Schwimmkörper
  Schutzart	IP67
  Explosionsschutzklasse	Exia llc T6 Ga Exia lllC T200 80CDa; Exdb llC T6 Gb Extb lllc 80°CDb
  Temperaturkorrekturfunktion	Offline-Tastenbedienung zum Nullpunktabgleich des Wandlers und Temperaturkorrektur
  Nichtlinearitätskorrekturfunktion	Einstellung von 12 Punkten für Nichtlinearitätsfunktion, System gibt automatisch Eingabefehlerwarnung aus, wenn weniger als 5 Punkte eingestellt sind
  Ausgangsart	(4~20)mA.DC, Frequenzausgang
  Kommunikationsausgang	RS.485, HART
  Selbstdiagnosealarmfunktion	Durchfluss-Übergrenze-Alarm, Durchfluss-Untergrenze-Alarm, Zu hohe Temperatur-Alarm, Maschinenzähler-Übergrenze-Alarm, Schwimmkörper-Verklemmungs-Alarm, Niedriger Batteriestand-Alarm usw.
  System-Fabrikeinstellungen	Speicher- und Abruf-Funktion von Fabrikparametern
