Übersicht

Die WR-Reihe industrieller Platin-Rhodium-Thermoelemente, auch Edelmetall-Thermoelemente genannt, bestehen aus zwei Leitern unterschiedlicher Zusammensetzung, die an beiden Enden zu einem Kreis verschlossen sind. Wenn die Temperaturen der beiden Verbindungsstellen unterschiedlich sind, entsteht ein Wärmestrom im Kreis. Besteht zwischen der Messstelle und der Referenzstelle des Platin-Rhodium-Thermoelementes ein Temperaturunterschied, zeigt das Anzeigegerät den der erzeugten Thermospannung des Thermoelementes zugehörigen Temperaturwert an. Die Thermospannung des Platin-Rhodium-Thermoelementes nimmt mit der Erhöhung der Temperatur der Messstelle zu. Ihre Größe hängt nur von den Thermoelementmaterialien und den Temperaturen der beiden Enden ab, nicht von der Länge und dem Durchmesser der Thermoelektroden. Die äußeren Formen verschiedener Platin-Rhodium-Thermoelemente unterscheiden sich stark je nach Anforderungen, ihre grundlegende Struktur ist jedoch annähernd identisch. Sie bestehen üblicherweise aus Hauptkomponenten wie Thermoelektroden, Isolierhülsen-Schutzrohren und Kabelverschraubungen. Als Temperaturmesssensor wird das Platin-Rhodium-Thermoelement üblicherweise in Kombination mit Temperaturumsetzern, Reglern und Anzeigegeräten verwendet, um Prozessleitsysteme zu bilden. Es dient zur direkten Messung oder Regelung der Temperatur von Flüssigkeiten, Dämpfen, Gasmedien sowie Feststoffoberflächen in verschiedenen Produktionsprozessen im Temperaturbereich von 0 bis 1800℃.

Anwendung

Platin-Rhodium-Thermoelemente eignen sich für hochtemperaturbelastete Anwendungsbereiche in verschiedenen Produktionsprozessen und werden weit verbreitet zur Temperaturmessung in der Pulvermetallurgie, in Sinterglühöfen, Vakuumöfen, Schmelzöfen, der Glasindustrie, Stahlschmelzöfen, der Keramikindustrie sowie industriellen Salzbadöfen eingesetzt.

Haupttechnische Parameter

Elektrischer Anschluss: M20×1.5212, NPT1/2

Genauigkeitsklasse: I, II

Schutzart: IP65

Drahtdurchmesser der Thermoelemente: Φ0.5121

Nenndruck: Normaldruck

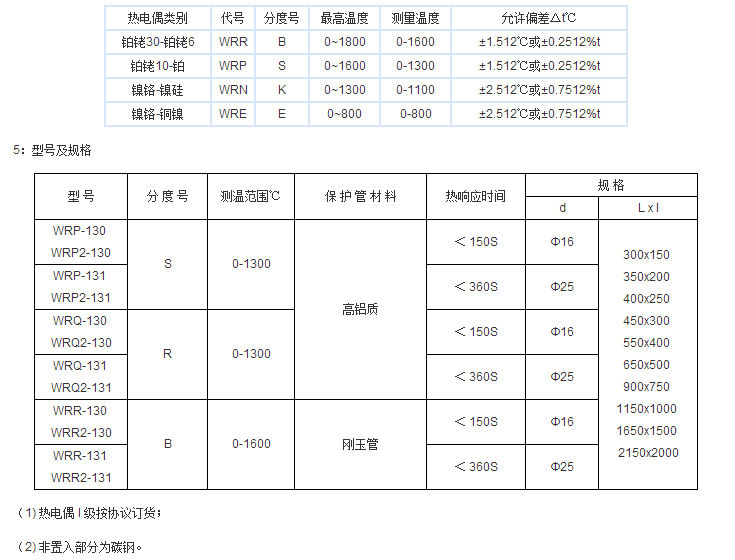

Messbereich und Toleranz
