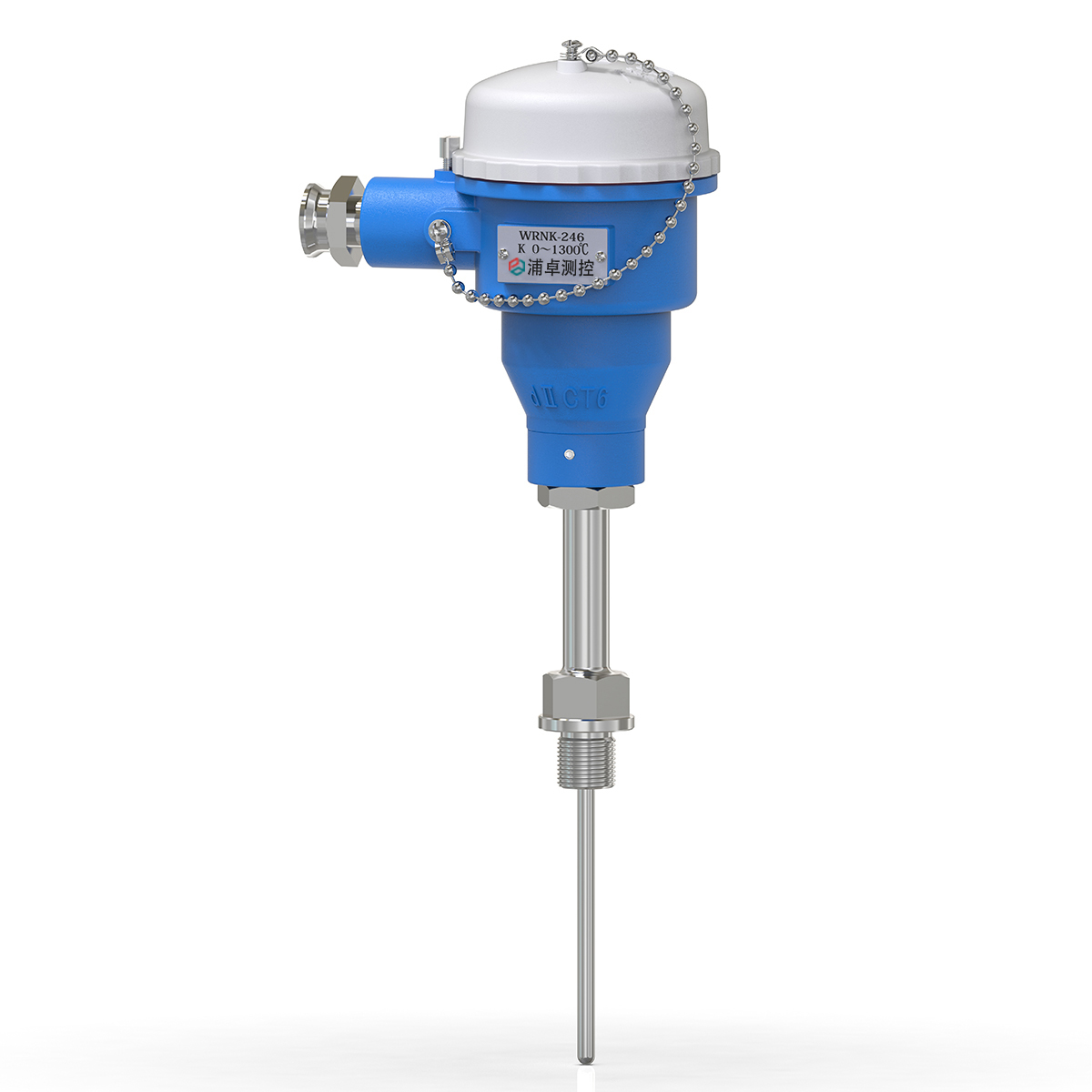

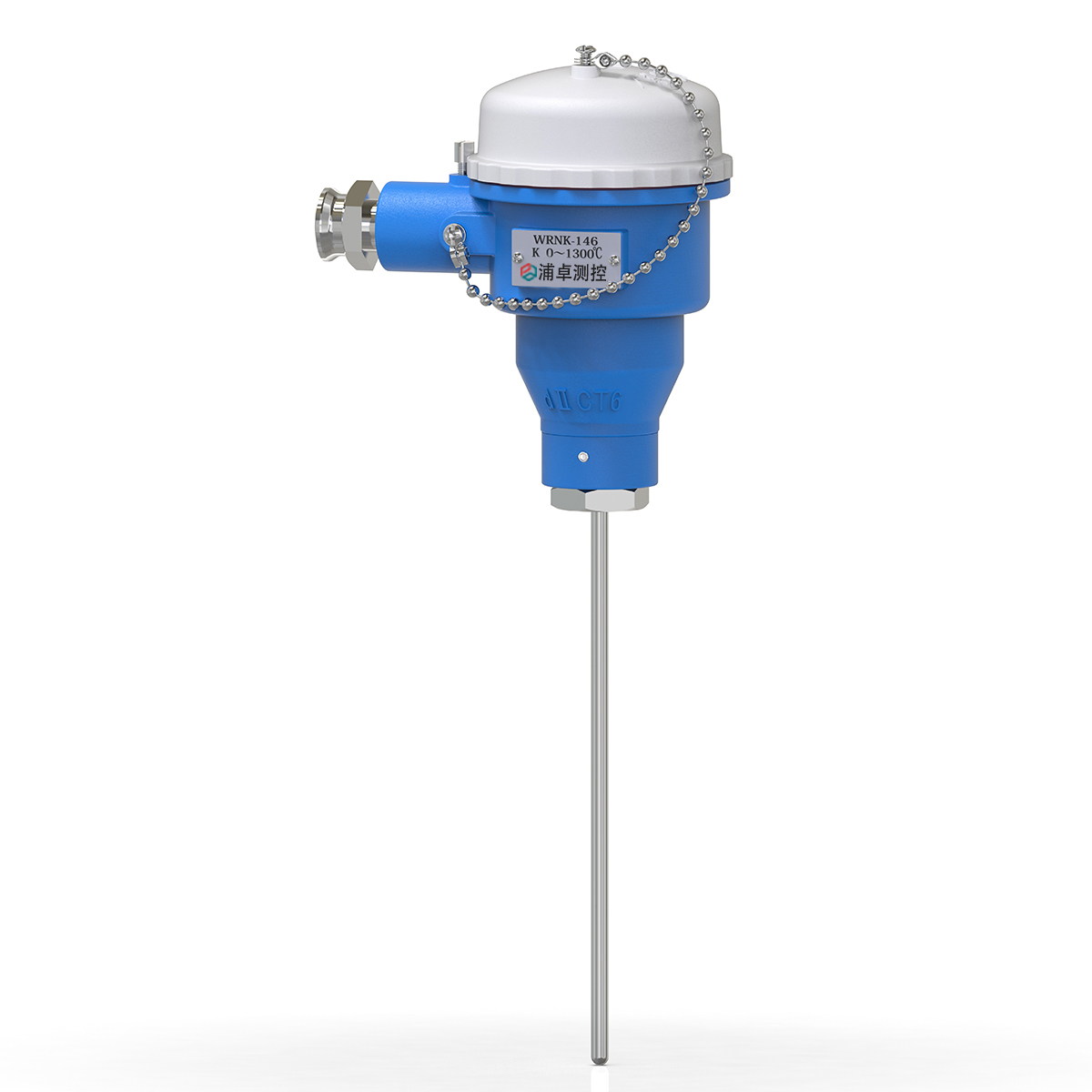

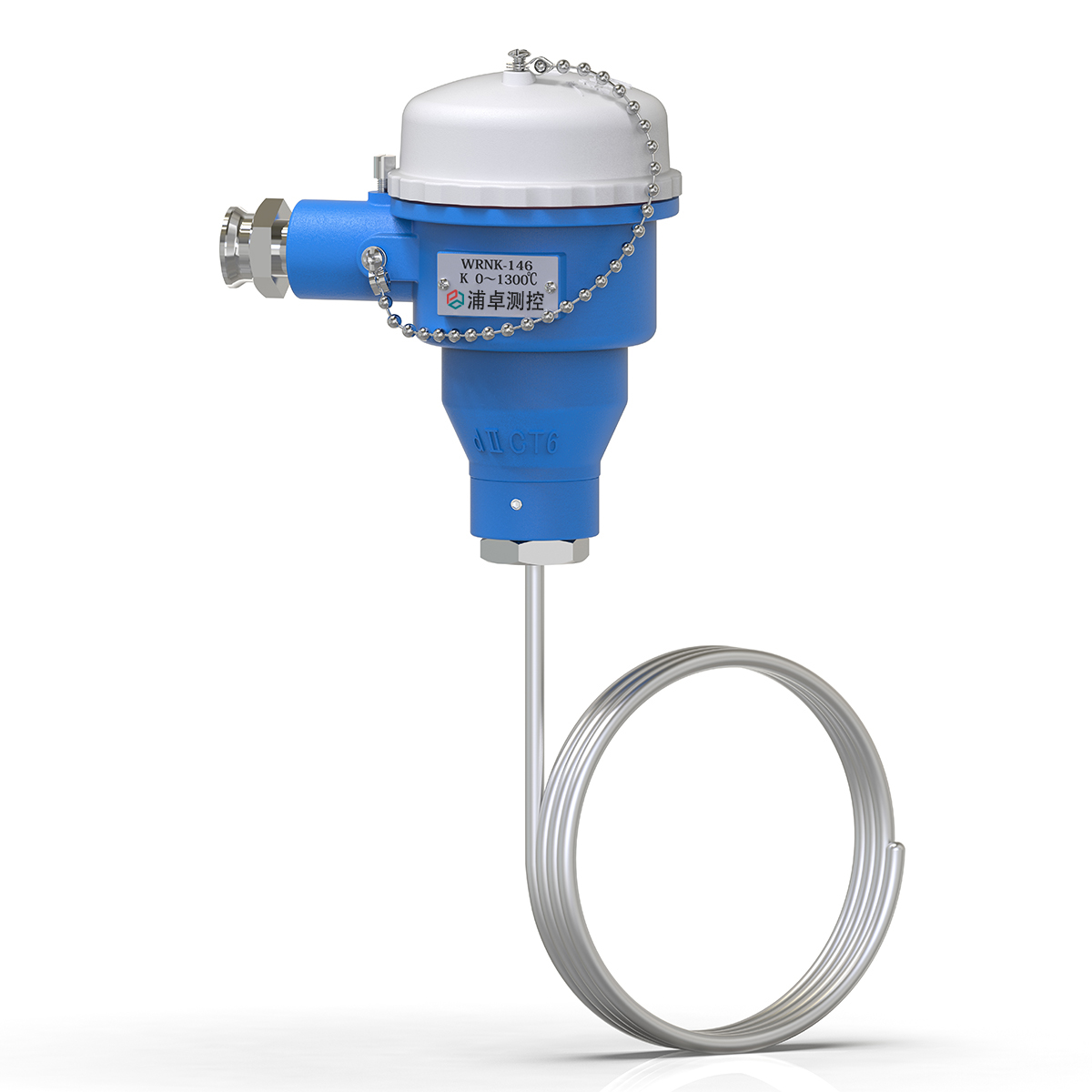

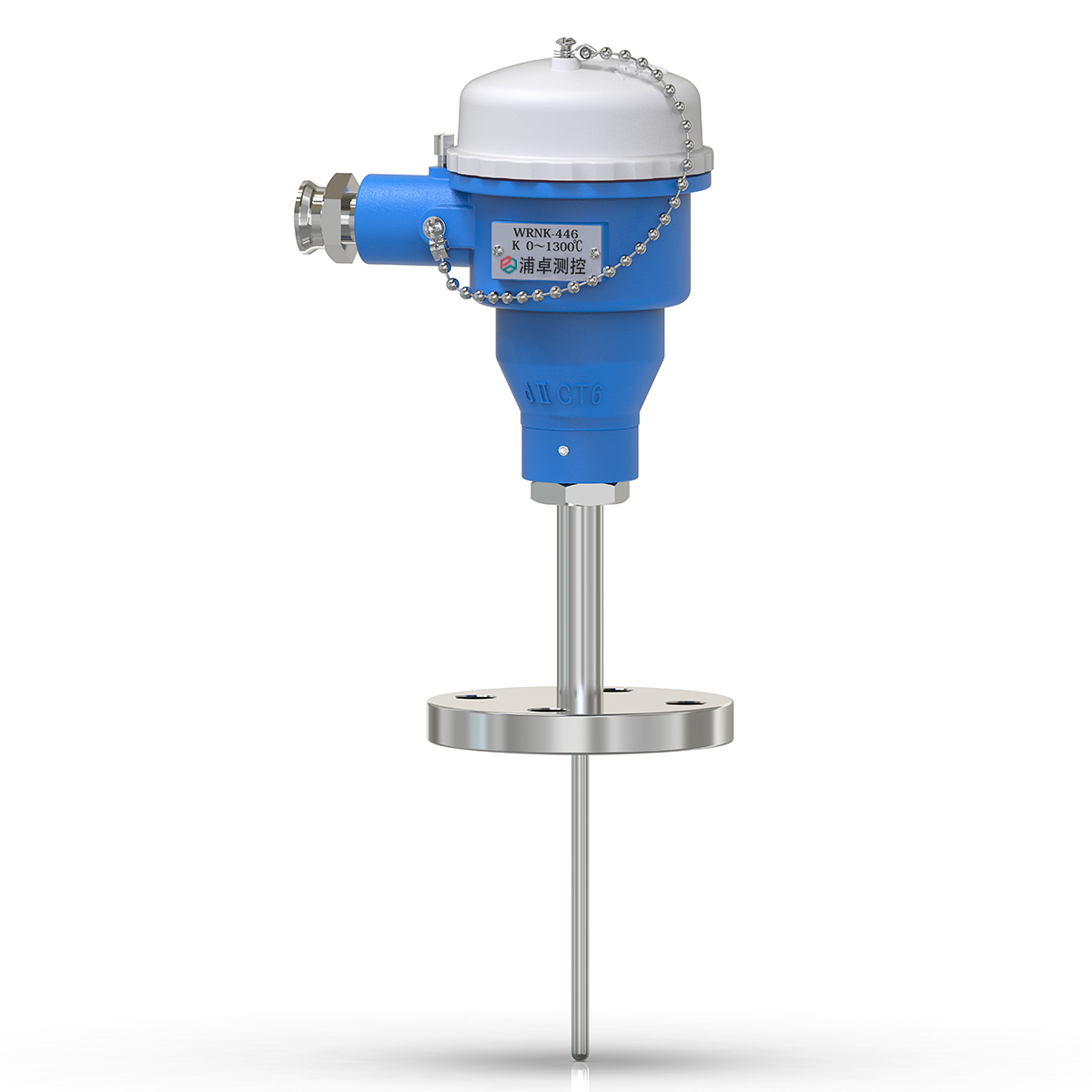

Der industrielle explosionsgeschützte Thermoelement ist ein Temperatursensor, der sehr weit verbreitet in automatischen Steuerungssystemen der chemischen Industrie eingesetzt wird. Über den explosionsgeschützten Thermoelement-Temperatursensor können die Temperaturparameter des gesteuerten Objekts in elektrische Signale umgewandelt und an Anzeigegeräte, Aufzeichnungsgeräte sowie Regelgeräte übermittelt werden, um die Überwachung, Regelung und Steuerung des Systems durchzuführen.

In chemischen Fabriken sind die Produktionsstätten oft mit verschiedenen entflammbaren und explosionsgefährlichen chemischen Gasen versehen. Die Verwendung von herkömmlichen Thermoelementen ist hierbei sehr unsicher und kann leicht die Explosion der umgebenden Gase verursachen. Aus diesem Grund müssen explosionsgeschützte Thermoelemente als Temperaturmessgeräte in diesen Anwendungsfällen eingesetzt werden. Die explosionsgeschützten Thermoelemente, die von unserem Unternehmen hergestellt werden, eignen sich für explosionsgefährliche Orte mit explosiven Gasen im Temperaturbereich der Explosionsgruppe EXdⅡCT6.

Funktionsprinzip:

Wenn zwei homogene Leiter unterschiedlicher Zusammensetzung (Thermoelektroden) einen geschlossenen Kreis bilden, fließt ein Strom im Kreis, sobald zwischen den beiden Enden ein Temperaturgradient besteht. Dann entsteht eine Thermospannung zwischen den beiden Enden (wie in der folgenden Abbildung dargestellt).

Explosionsschutzprinzip:

Aufgrund des Prinzips der Spalt-Explosionssicherung werden Komponenten wie Kabelverschraubungen mit ausreichender Festigkeit entworfen. Alle Bauteile, die Funken, Lichtbögen und gefährliche Temperaturen erzeugen können, sind in der Kabelverschraubung abgedichtet. Tritt eine Explosion im Inneren der Kammer auf, können durch den Spalt der Verbindungsflächen die Flammen gelöscht und abgekühlt werden, sodass die Flammen und Temperaturen nach der Explosion nicht außerhalb der Kammer übertragen werden.

Merkmale:

Entsprechend der neuesten Explosionsschutzvorschriften GB3836 entworfen, die mit den internationalen IEC-Standards übereinstimmen

Verwendung einer zweikammerigen Explosionsschutzstruktur, einfacher Austausch der Temperaturmessfühler, sichere und zuverlässige Anwendung

Explosionsschutzmarkierung EXdⅡCT6, eignet sich für die Temperaturmessung in explosionsgefährlichen Orten mit explosiven Gasen unter Klasse ⅡC und oberhalb der Zündtemperatur T6
