I. Produktübersicht:

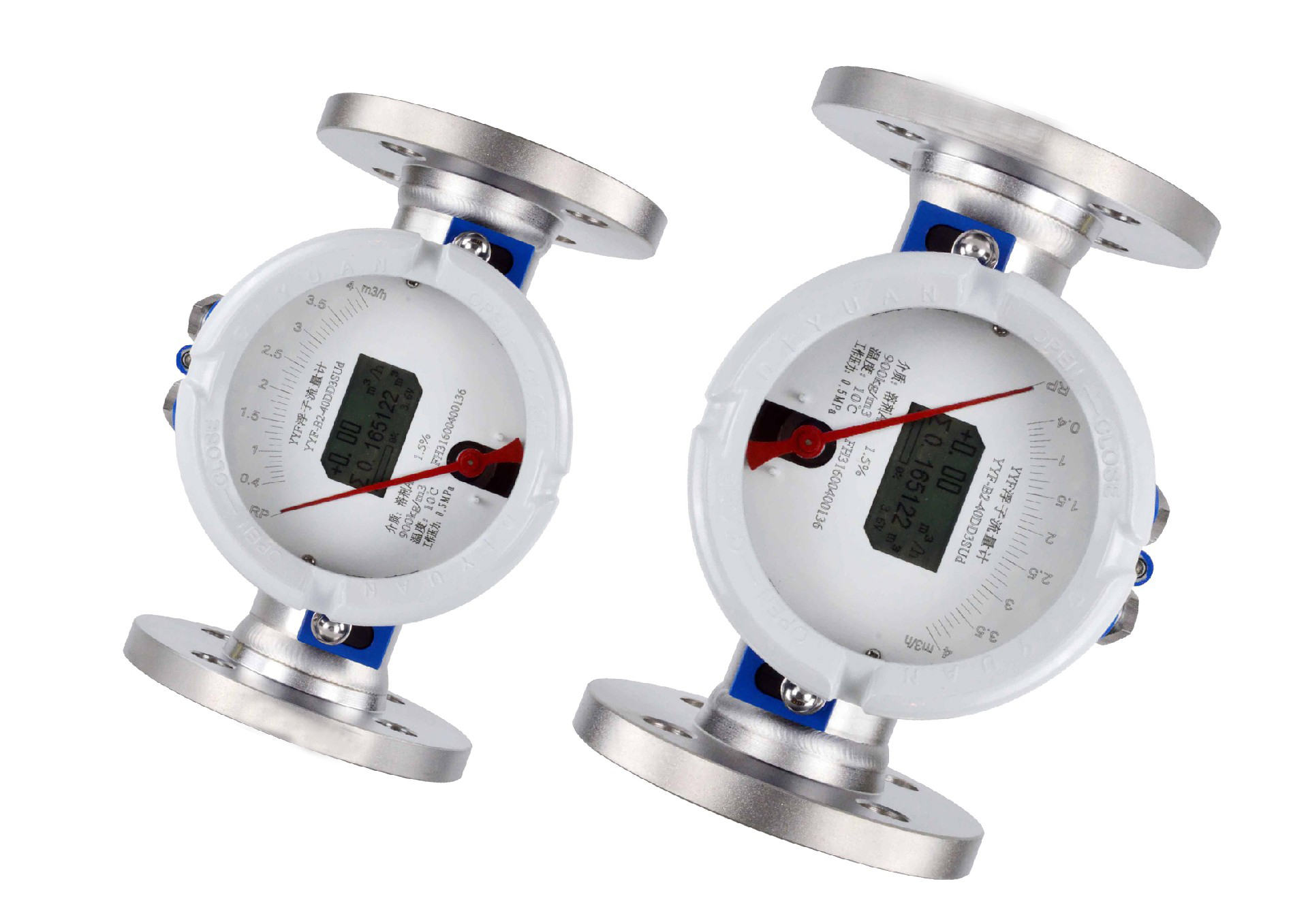

       YYF-H Horizontaler Schwimmkörper-Durchflussmesser: Kann in horizontalen Rohrleitungen installiert werden und ermöglicht einfaches Ablesen des Durchflusses; Stromlinienförmige Rohrkörpergestaltung mit geringem Druckverlust; CIV-, DIV- und E-Schwimmkörperformen verfügbar, geeignet für verschiedene Betriebsbedingungen; Hintergrundbeleuchtung, 4-20mA Zweileiter-Stromausgang.

II. Produktmerkmale:

       Stromlinienförmige Rohrkörpergestaltung mit geringem Druckverlust;

       Verwendung komplementärer bilinearer Magnetfeldsensoren zur Verbesserung der Anpassungsfähigkeit an Feldbetriebsbedingungen;

       TIV-Schwimmkörper mit Federdämpfung;

       Doppelstromversorgungs-Hardware-Design; 4-20mA Zweileiter mit Hintergrundbeleuchtung;

       Explosionsgeschützte Konstruktion für Zeiger- und LCD-Wandleranzeigen;

       Modulares Kombinationsdesign, einfache Wartung, wartungsfrei bei normaler Nutzung;

       Magnete aus Neodym-Nickel-Kobalt-Material, geeignet für die Messung von Hochtemperaturmedien, maximaler Medientemperatur bis 350℃;

       Messgerät wird horizontal installiert, LCD zeigt nach oben.

III. Branchenanwendung:

       Wird breit angewendet in der Öl- und Chemieindustrie, Elektrizität, Metallurgie, Pharmazie, Lebensmittel, Leichtindustrie und anderen industriellen Bereichen für Durchflussmessung und Prozesssteuerung sowie Wasseraufbereitung usw.

IV. Produktparameter:

• Durchmesser	DN15~DN100
  Genauigkeitsklasse	1.0 Klasse, 1.5 Klasse, 2.5 Klasse
  Arbeitdruck	DN15~DN50:4.0MPa；DN80~DN150:1.6MPa
  Mediumstemperatur	(-40~150)℃;
  Messrohr	Konusrohr, Lochblendenmessrohr
  Montageart	Horizontal, Flanschtyp
  Gehäusematerial	Aluminiumlegierung, plastifizierte Oberfläche
  Schwimmkörperform	TIV-Schwimmkörper
  Schutzart	IP67
  Explosionsschutzklasse	Exia IIC T6 Ga Exia IIIC T200 80°CDa; Exdb lIC T6 Gb Extb IIIC 80CDb
  Temperaturkorrekturfunktion	Ein-Taste-Offline-Operation zum Nullpunktabgleich des Wandlers und Temperaturkorrektur
  Nichtlinearitätskorrekturfunktion	Einstellung von 12 Punkten für Nichtlinearitätsfunktion, System gibt automatisch Eingabefehlerwarnung aus, wenn weniger als 5 Punkte eingestellt sind
  Ausgangsart	(4~20)mA.DC, Frequenzausgang
  Kommunikationsausgang	RS-485, HART
  Selbstdiagnosealarmfunktion	Durchfluss-Übergrenze-Alarm, Durchfluss-Untergrenze-Alarm, Zu hohe Temperatur-Alarm, Maschinenzähler-Übergrenze-Alarm, Schwimmkörper-Verklemmungs-Alarm, Niedriger Batteriestand-Alarm usw.
  System-Fabrikeinstellungen	Speicher- und Abruf-Funktion von Fabrikparametern
