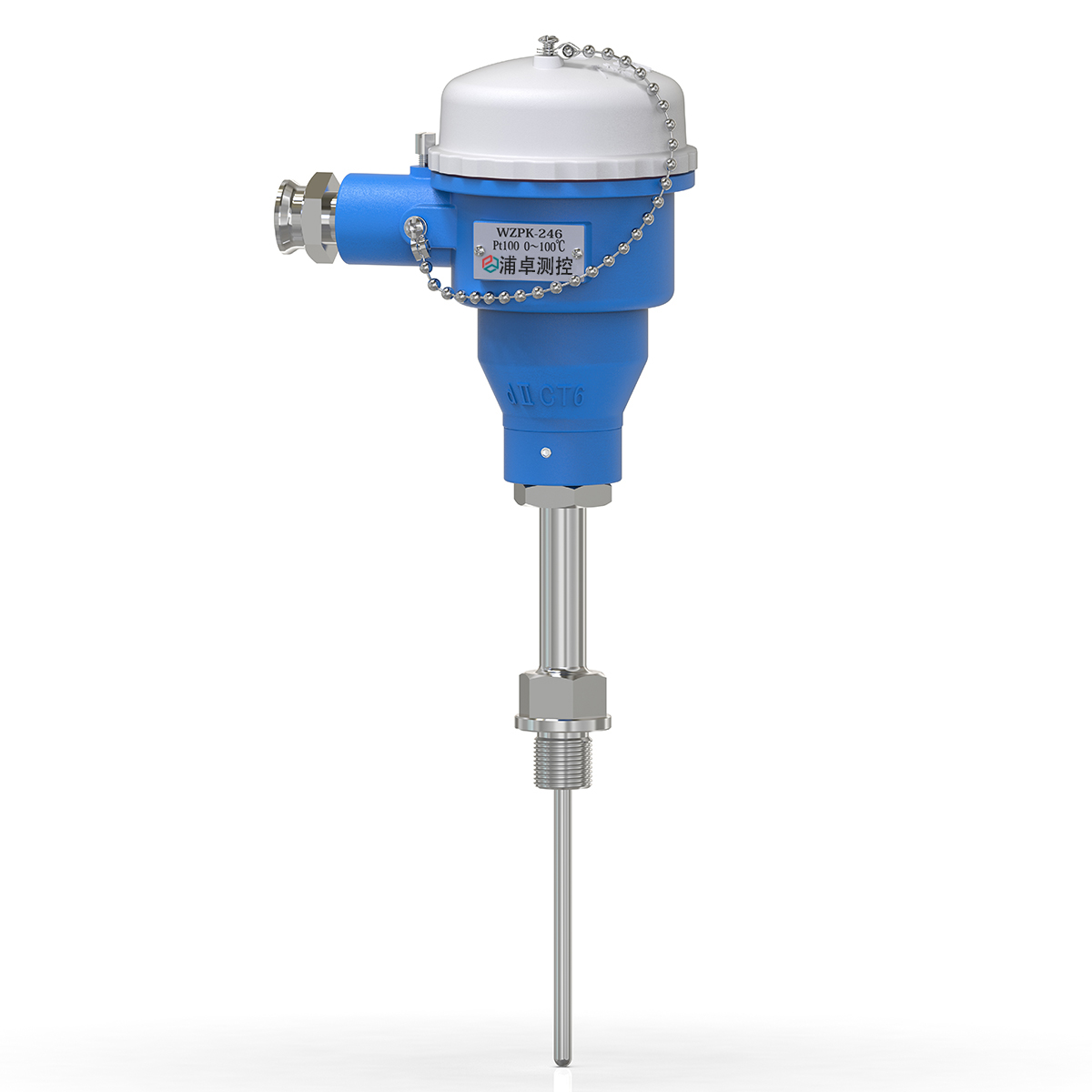

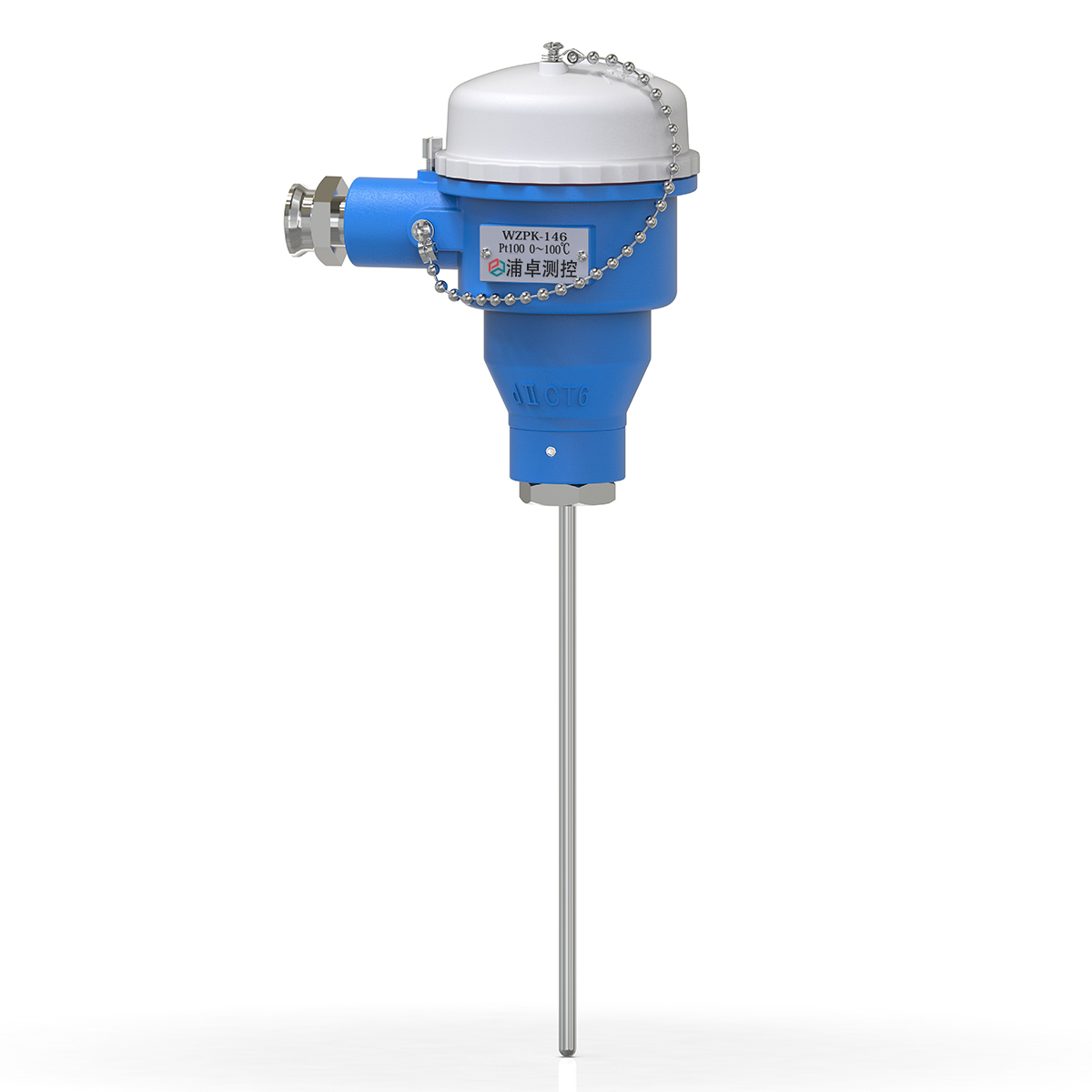

Armierter Widerstandsthermometer

Der Außenschutzmantel des armierten Widerstandsthermometers besteht aus Edelstahl und ist innerhalb mit hochdichtem oxidischem Isoliermaterial gefüllt. Daher verfügt der armierte Widerstandsthermometer über hohe Kontaminationsbeständigkeit und mechanische Festigkeit und eignet sich für die Installation in umweltbelasteten Anwendungsbereiche.

Der armierte Widerstandsthermometer kann zur Temperaturmessung im Bereich von -200 bis 600℃ eingesetzt werden und kann direkt über Kupferleitungen mit Sekundärmessgeräten verbunden werden. Aufgrund seiner guten elektrischen Ausgangseigenschaften liefert er genaue Temperaturänderungssignale für Anzeigegeräte, Aufzeichnungsgeräte, Regelgeräte, Scanner, Datenlogger sowie Computer.

Funktionsprinzip

Funktionsprinzip des armierten Widerstandsthermometers: Unter Einwirkung von Temperatur ändert sich der Widerstand der Widerstandsthermometerdrähte entsprechend. Das Anzeigegerät zeigt den der Widerstandsgröße des Widerstandsthermometers zugehörigen Temperaturwert an.

Haupttechnische Parameter

Verhältnis des Widerstands bei 100℃ (R100) zu dem Widerstand bei 0℃ (R0) des Temperaturfühlers des Widerstandsthermometers: (R100/R0)

Widerstandskennlinie Pt100: Klasse A R0=100±0,06Ω

Klasse B R0=100±0,12Ω

R0/R100=1,3850
